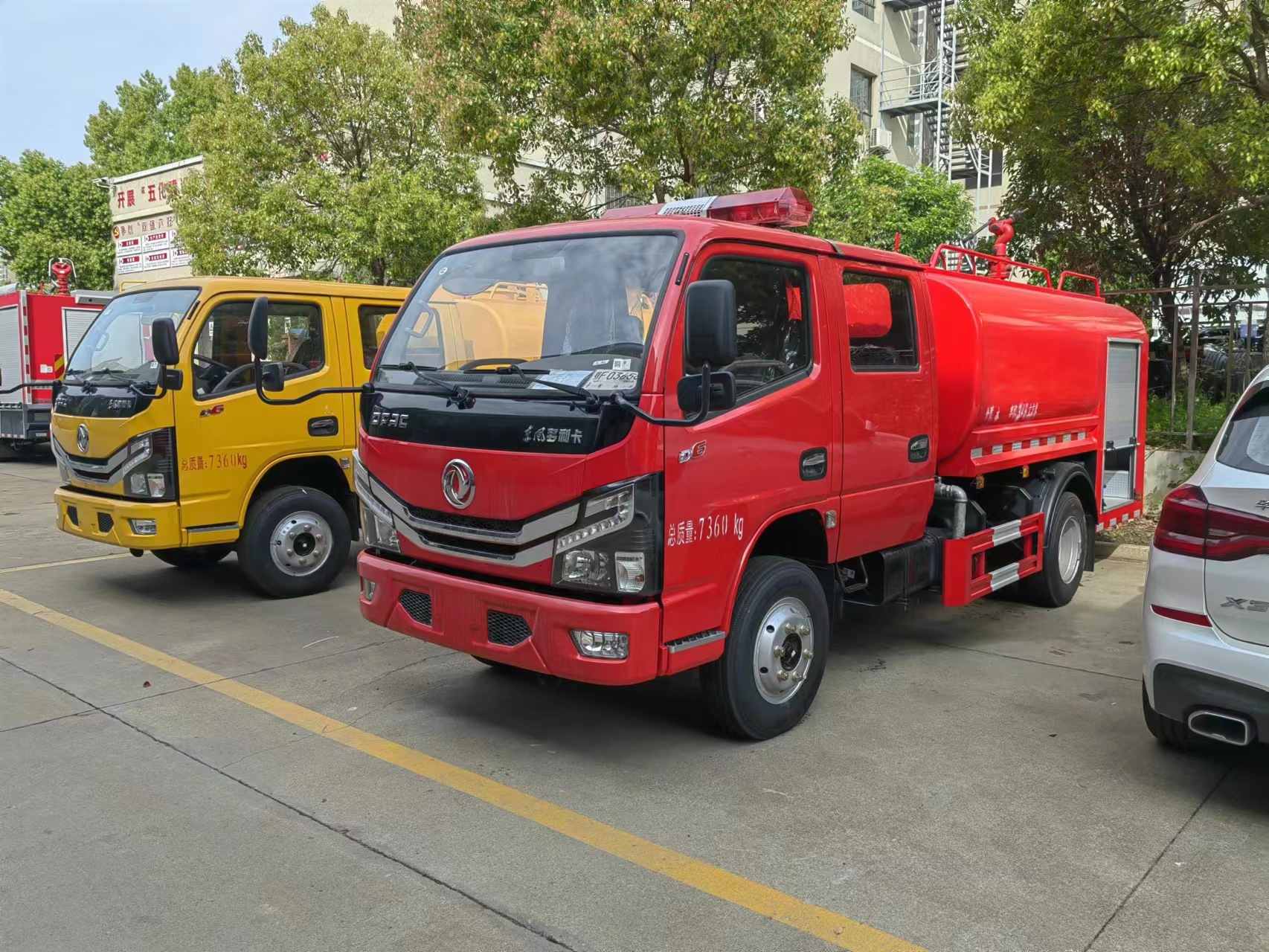

一、 整车
1. 外廓尺寸：6120×2000×2420 mm
2. 乘员人数：2
3. 水罐：公告容积3630L 实际容积：4600L
4. 水泵：流量20L/S@1.0MPa
5. 水炮：流量20L/S@0.8MPa，射程不小于48m。
二、 底盘
1. 型号：东风 EQ1075SJ3CDF
2. 驱动型式：4×2
3. 轴距：3308mm
4. 发动机：
型号为D20TCIF1，直列四缸、水冷、高压共轨、增压中冷柴油发动机
l 额定输出功率为：93KW
l 排放标准：国ⅤI
5. 变速箱：机械式手动变速箱，5个前进档
6. 转向系统：左置，液压助力转向，方向盘高度和角度可调
7. 制动系统
l 行车制动：真空助力制动
l 驻车制动：中央鼓式制动
l 辅助制动：发动机排气制动
8. 最高车速：110km/h
三、 取力器：全功率夹心式取力器，电磁阀控制，飞溅润滑。
四、 驾乘室
1. 结构：整体钢骨架焊接平头驾驶室，固定型。
2. 布局：单排双门，乘员人数为2。
3. 设备：除原车设备外，还装有取力器开关、侧标志灯开关、手油门等。
五、 上装
(一) 罐体
1. 容积：4600L（水）。
2. 结构：
l 方圆焊接结构，内设防荡隔板和防浪孔。
l 人孔及人孔盖1套，直径φ500 mm。
l 注水管位于罐体右边，通径为DN65。
l 排污管1个，位于罐体底部，通径为DN40。
3. 材质：采用优质碳钢材料焊接而成，筒体厚度为3mm，封头厚度为4mm。（根据客户需要：内壁全部做防腐处理，经久耐用）。
4. 设备：
l 人孔盖：带快速锁紧及开启装置，开启快捷、安全。
l 排污阀：手动控制
(二) 器材箱
1. 结构：
l 泵室框架为焊接结构。
l 内蒙皮为轻合金花纹铝板。
l 根据器材固定需要，配置铝合金型材固定架或隔板。
2. 材质：泵室蒙皮为优质碳钢材料。
3. 卷帘门：
l 材质为轻合金卷帘门，质量轻，防腐性能好。
l 卷帘门的特殊结构确保了外部雨水很难渗入，密封性能良好。
4. 顶部：采用具有防滑花纹板及防护栏，确保人员安全。
5. 尾部：配备可供消防人员上下的爬梯。
六、 消防泵及水路系统
1． 消防泵
l 型号：CB10/20 车用消防泵
l 安装位置：后置
l 流量及压力：20L/S@1.0MPa
l 引水时间：≤35秒（7米吸深时）
2． 消防炮
l 型号：PS20 车载手动炮
l 安装位置：泵室顶部
l 流量及压力：20L/S@0.8MPa
l 射程：不小于48m
l 旋转角度：360°
l 俯仰角；-15°～45°
3． 消防管路
l 罐吸水管路：DN100，带手动蝶阀，右置向前
l 外吸水管路：DN100，后置向后
l 炮出水管路： DN65，带止回阀，顶置向上
l 水带出水管路： 2×DN65，带手动球阀，顶置左右各1
l 泵往罐注水管路：DN40，带手动球阀，右置向前
l 消防栓注水管路：DN65，带管牙扪盖，罐体右侧
l 放余水管路：位于泵、罐体及管路的最低处，以防泵、罐及管路等在低温状态下冻裂。
七、 电气系统
1. 车辆两侧装有3个符合国家标准的侧标志灯
2. 尾部装有符合国家标准的组合尾灯和牌照灯。
3. 操纵系统：各种仪表和开关集中布置在泵室尾部的仪表板上，包括耐震型压力表、耐震型真空表、水泵引水开关，并在仪表板上附有消防水路系统工作原理和操作说明。
八、 器材配备及布置
1. 配备原则
l 客户有特殊需求时，根据客户的需求配备
l 客户没有特殊需求时，按照公司的企业标准配备
九、 随车基本配备清单
序号 | 名 称 | 数 量 | 序号 | 名 称 | 数 量 |
1 | 吸水胶管 | 2根 | 2 | 底盘专用工具 | 1付 |
3 | 吸水管扳手 | 2个 |
十、 整车涂装
l 绿化喷洒车的外表喷涂R03大红色；
l 消防泵管路喷涂R03大红色；
l 侧防护、后保险杠喷涂蓝/白色相间。
备注：该车装配前冲洒、后洒功能。可能用路面冲洗洒水降温降尘。
