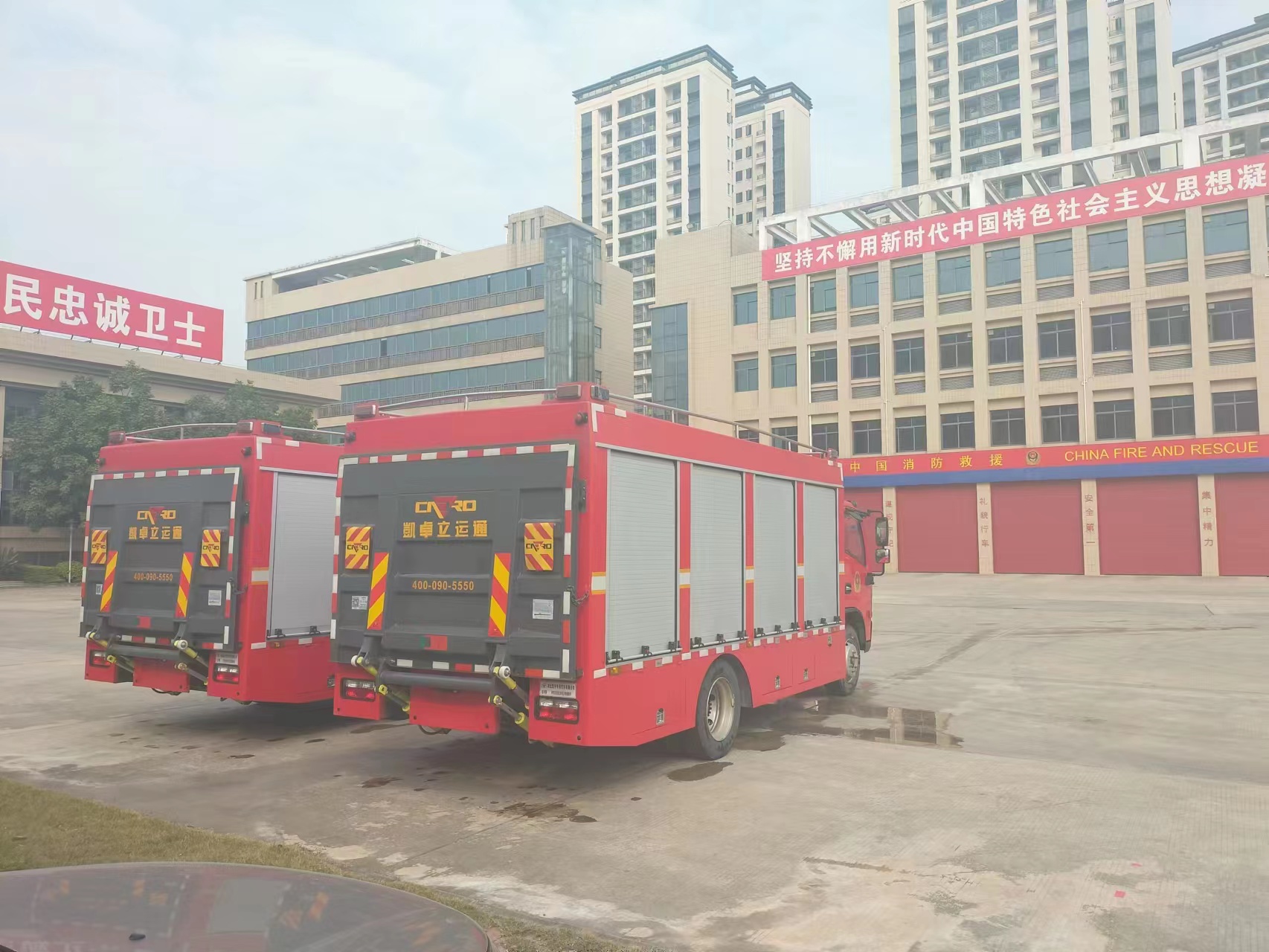

2台机器人运输车发车

2台机器人运输车发车

驾驶室

1驾驶室和乘员室：平头、四门，原装双排。

2驾乘员人数：3人。

3设备：原车仪表板处设置警灯控制盒，加装警报器；车前装有行车记录仪，车后有倒车显示。铺设驾驶面保护地革，加装深色座套，材质舒适、耐磨、美观;变速箱：底盘原厂配置手动变速箱。

上装电气系统

1频闪灯：车身两侧安装红、蓝两色频闪灯

2警示装置：长排全红警灯，安装在驾驶室顶部；

3警示装置：警报器，其控制盒在驾驶员前下方

4照明灯：两侧各2个照明灯

上装结构及性能参数

1总体布置：整车由消防员乘员室和车身两大部分组成，车身布置采用整体框架式结构，车身内有机器人室，前边为器材室。

机器人及器材室结构

1结构：主框架结构采用优质方管焊接，外装饰板采用碳钢板焊接。

2.1机器人室：机器人室位于整车中部及后部。

机器人室可运输二台以上长宽高为1670* 830*1240的消防机器人，并且搭载机器人固定卡钳和机器人专用停放位。

33.1器材箱设置：器材箱位于乘员室后部，两边设铝合金卷帘门。

3.2器材室内布局由采购用户单位协商一致确定。

3.3搭配国产紧绳器，机器人前设档板，后左右各设电液控制的紧固系统一套；

3.4解锁机器人紧固器时间25秒。

3.5爬梯采用左右爬梯。

4车身固定：与底盘车架弹性连接

55.1汽车尾部：车尾部加装一套承重的液压升降平台。

5.2控制方式：电液控制；

5.3升降平台起重重量：3000kg；

6水带固定：内有水带固定装置

外表处理及颜色

1面漆：优质车漆

2颜色：车体外表面主色为RO3消防红

3卷帘门：保持原铝板颜色不变

4整车标识：按照国家综合性消防救援车辆外观制式进行涂装

随车消防器材的布置和配备

1按照消防实战需要，根据消防操作程序，就近取放。

2使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定。

3标示醒目，多人操作，互不干涉。

随车资料

1底盘使用说明书。

2底盘维手册

3底盘合格证。

4车辆电气原理图。

5产品使用说明书（含维修、保养内容）。

6车辆合格证/工信部公告。

尾部液压尾板

1型号：CD-QB30/152

2板面尺寸：2400mm宽*1800mm高

3最大举升高度：1520mm

4直流电源：24V

5电机功率：3000W

6油泵排量：3.2

7最大工作压力：16mpa

8平均举升速度：80mm/s（空载，参考值）

9平均下降速度：100mm/s（空载.参考值）

10最大承重：3000kg

11油缸：5支
