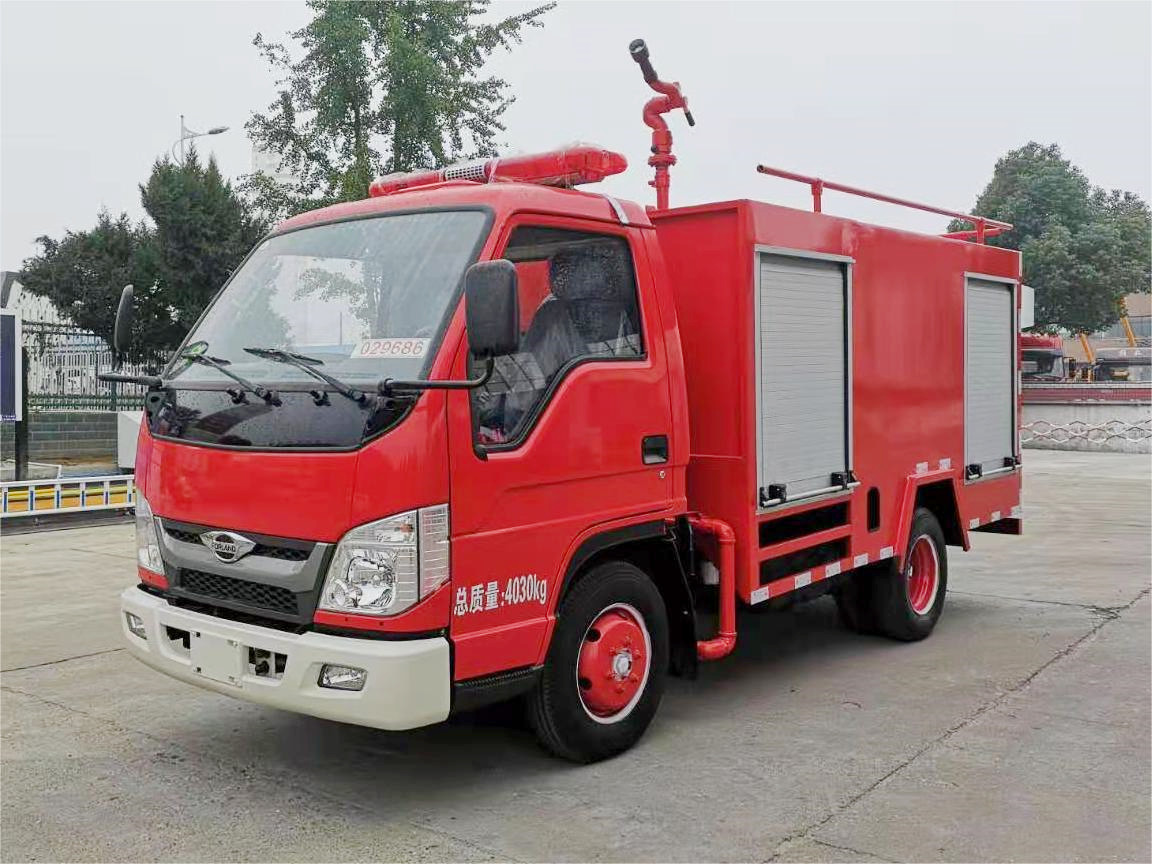

福田2吨水罐消防车

一、整车要求

福田救险车由福田二类汽车底盘、水罐、水泵、管路系统等部件组成，该车爬梯后置，罐体为方形，洒水泵位于底盘中下部，

罐体材质为优质碳钢板，载水1.5方。该车装备的洒水泵既能用于平时的绿化喷洒，在紧急情况下也能满足消防救险的使用要求。

二、整车主要参数

外廓尺寸：5190*1780*2350

最大总质量：4030KG

载液量：罐体容积最大载液量1500L

最高车速：110KM/H

水泵额定流量：40m³/H

水炮额定流量：11L/s

水炮射程：20M-30M

接近角/离去角：18°/ 17°

三、底盘主要参数

型    号：BJ1045V9JB3-55 福田牌国Ⅵ底盘

驱动型式：4×2

轴    距：2600mm

最高车速：110km/h

功    率：70kW

四、驾驶室

结     构：平头单排

座位设置：2人(含驾驶员)

设    备：除原车设备外，加装取力器控制拉线。

五、容罐

容    量：水1500L

材    质：优质碳钢板

结    构：方形罐体

设    备：² 1个人口盖，带有快速锁紧及开启装置

² 1个液位观察装置(量管)

² 1个排污口，手动阀控制

六、消防泵

      型　 号：65QZ40/50自吸式离心泵

流    量：40m³/H

压    力：0.5Mpa

最大吸深：6.5m

自吸时间：1.5min/4m

七、管路系统

罐体管路材质为优质无缝钢管，通过方法兰与各部件连接，实现消防救险的功能。以下以65管道与阀件为例（默认阀门都处于关闭状态）；

罐进水管路：65钢丝吸水管带滤网端置入水源，别一端接到阴端后四位三通阀调节使水流入泵中，泵工作将水打入水罐。

罐出水管路：罐满水后，调节四位三通，使其管道直接与泵的进水口接通，启动泵后从而实现喷水功能。

外进水管路：通过左边65管牙接水带，使65直流球阀接通，关闭四位三通阀，外部压力水通过直流球阀进入罐内。

泵出水管路：泵工作喷出压力水以65管道加法兰连接至洒水炮，中间以镀锌三通分流用于前冲/后洒。也可关闭前冲后洒管路阀门，使压力通过65管牙，后接消防水带实现手持移动灭火。

放余水管路：为保护水泵及各球阀，在管路的最低处（通常在前冲/后洒下弯处）处加装放余水阀。

罐放余水管路：罐体底部留有下沉底口，接钢丝管至器材箱侧缘，丝头并与不锈钢球阀相接控制放余水。

八、取力器

型    式：侧取力器

      操    纵：取力器拉线

九、 消防炮

型   号：洒水炮

射    程：20M-30M

十、 泵房

材   质：骨架为优质型钢；蒙板为氧化铝合金花纹板粘结结构。

结   构：全钢框架焊接结构，前器材箱左右、后器材箱左右后三侧为铝合金卷帘门。

十一、 电器系统

※ 驾驶室顶部加装警灯。

※ 车辆下方安装安全标志灯和侧回复反射器（组合式），两侧各一只转向灯，乘员室装有照明灯、前后器材箱内均装有照明灯带，并符合GB4785规定。

十二、 随车文件

1） 底盘使用说明书          7）底盘号码拓印件

2） 底盘维修手册            8）整车使用说明书

3） 底盘质量保修卡          9）整车器材清单

4） 底盘合格证              10）整车合格证

5） 随车工具清单            11）整车跟踪服务卡

6） 发动机号码拓印件

十三、 基本器材配置

附表一：救险车器材配备表
